| 插焊連接直角截止閥(J64F-25)和節流閥(L64F-25) | |||||||||||
![]() | |||||||||||
| 插焊連接直通截止閥尺寸表 | |||||||||||
| 閥門型號 | 公稱壓力 Mpa | 公稱通徑 DN | L | H | H1 | H2 | D0 | D | h | 重量 kg | |
| mm | |||||||||||
| J64F-25 L64F-25 | 2.5 | 6 | 33 | 33 | 91 | 101 | 65 | 11 | 8 | ||
| 10 | 38 | 36 | 123 | 134 | 65 | 14.5 | 6 | ||||
| 15 | 41 | 38 | 106 | 118 | 90 | 18.5 | 7 | ||||
| 20 | 43 | 50 | 121.5 | 136 | 100 | 26 | 5 | ||||

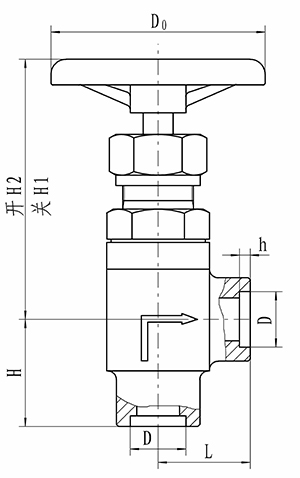

| 圖示 | ![]() | ||||||||||
| 備注 | |||||||||||
